用途
HSH系列環鏈?zhǔn)职搴J是—種高效率多用途的手動起重機械.廣泛地應用于造船、電力、運輸、建筑、礦山、郵電等部門的設備安裝、物品起吊、機件牽引等。尤其在狹小的工作場所、野外、高空作業和各種不同角度的牽拉更具有獨特的優越性。
特點
HSH系列環鏈?zhǔn)职搴J主要機件選用優質鋼材制造在設計與使用性能上具有以下特點：
1、 安全可靠，經久耐用。
2、 性能好，維修簡便。
3、 體積小、重量輕、攜帶方便。
4、 手板力小、效率高。
5、 結構先進、外形美觀。
使用規則
1、嚴禁超載使用
2、 嚴禁用人力以外的其它動力操作。
3、 在使用前須確認機件完好無損，傳動部分及起重鏈條潤滑良好，空轉情況正常。
4、起重前檢查上、下吊鉤是否鉤牢，嚴禁重物吊在吊鉤尖端等的錯誤操作、起重鏈條不得有錯扭的環鏈，以確保安全。
5、操作時如發現手板力大于正常扳力時。要立即停止使用，進行檢查。
a、重物是否與其它物件牽連。
b、 葫蘆機件有無損壞。
c、 重物是否超出了葫蘆的額定載荷。
性能參數表
| 型號 Model | HSH | HSH 1 | HSH 1.6 | HSH 2 | HSH 3 | IISH 6 | |
|
額定載荷 噸 Reted Capacity ton Reted Capacity | 0.75 | 1 | 1.6 | 2 | 3 | ||
| 起重高度 米 Lift m | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 試驗載荷 噸 Testload ton | 1.125 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | |
| 兩鉤間小距離位 毫米 Min,distance between hooks:h mm | 320 | 320 | 360 | 365 | 470 | 565 | |
| 滿載時的手板力 公斤力 Puli on lever to lift full load kgt | 21 | 23 | 24 | 30 | 32 | 34 | |
|
起重鏈行數 No.of load chain falls | 1 | 1 | 1 | t | 1 | 2 | |
|
起重鏈條圓鋼直徑 豪米 Diameter of load chain mm | 6 | 6 | 8 | 8 | to | 10 | |
|
毫米 手柄長度D Lenght of lever handle:D mm | 280 | 280 | 410 | 410 | 410 | 41C | |
|
主要尺寸 Dimensions | A | 156 | 156 | 176 | 176 | 202 | 202 |
| B | 94 | 94 | 103 | 103 | 112 | n'2 | |
| C | 132 | 132 | 162 | 162 | tas | 230 | |
| D | 35 | ae | 42 | 45 | 50 | 65 | |
| E | 21 | 21 | 26 | 26 | 32 | 42 | |
|
裝箱尺寸（長×寬×高） 毫米 Packing measurement(L×W×H) mm | 42x22x19 | 42x22x19 | 57x24x21 | 57x24x21 | 63x27x23 | 63x27x23 | |
|
凈重 公斤 Net weight kg | 7.5 | 8 | 11 | 11.5 | 24 | 27 | |
|
裝箱毛重 公斤 Gross weight kg | 11.5 | 11.5 | 15.5 | 1S.5 | 29 | 32 | |
|
起重高度每增加1米應增加的重量 公斤 Extra weight per meter of extralit kg | 1.7 | 1.7 | 2.3 | 2.3 | 2.7 | 5.3 | |
注：除列表外，在6米以內各起重高度，均可定貨。
Remarks:In addition to the standard lift,we accept indent orders up to 6m lift.

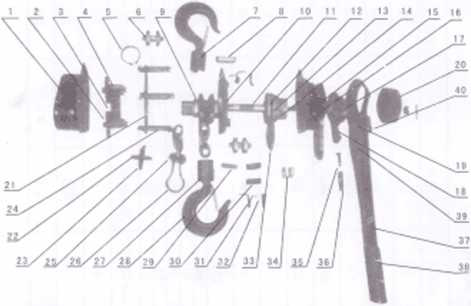

HSH型系列手板葫蘆備件明細目錄
| 1.外墻板 | 11.長軸齒輪 | 21.右墻板 | 31.棘爪彈簧 |
| 2.片齒輪 | 12.制動器坐 | 22.擋板銷 | 32.棘爪 |
| 3.花鍵齒輪 | 13.摩擦片 | 23.擋板 | 33.棘輪 |
| 4.短軸齒輪 | 14.制動螺母 | 24.支撐桿 | 34.制動彈簧 |
| 5.軸用擋圈 | 15.棘輪罩殼 | 25.起重鏈條 | 35.頂桿 |
| 6.導輪 | 16.扳手內扳 | 26.鏈尾環 | 36.換向彈簧 |
| 7.上構架 | 17.換向棘輪 | 27.下鉤架 | 37.手柄 |
| 8.上鉤軸 | 18.換向棘爪 | 28.吊鉤 | 38.扳手套 |
| 9.起重鏈輪 | 19.撥塊軸 | 29.下吊銷 | 39.彈簧座 |
| 10.左墻板 | 20.手輪 | 30.擋圈 | 40.撥塊 |
