產品介紹:
在一開始使用前所有用戶必須認真閱讀這份操作說明。這份操作說 明能夠使用戶熟悉此產品,并且使此產品在被使用時發揮它的很大的作用。
本手冊包含了如何安全、正確、經濟的使用此機器。按照此使用 說明能幫助用戶避免產品損壞,降低維修成本,使產品更加耐用及延長設備的使用壽命。
此操作說明和事故防范規則除了適用于本手拉葫蘆,同樣是安全 和專*工作必須遵循的法則。
一開始操作前的檢測
每個機器在一開始使用前必須由專人來檢測。檢測設備的功能及外觀, 確保設備在運輸和存儲過程中沒有受到任何損壞。此項檢測應該由廠 家或供貨商的代理或者用戶自己的受過專*訓練的人員進行。
檢測
在使用之前檢驗設備的每一個部位是否有缺陷,此外檢測剎車,并且 確定鏈條和葫蘆連接妥當,在此基礎上,可以做一個小循環的起降測 試。
起重鏈條檢查
檢查鏈條是否有足夠的潤滑油,并且看是否有外在的缺陷,變形,破 裂,磨損,腐蝕。起重鏈條行數大于等于2條的,在使用之前必須要 檢查鏈條是否扭轉,鏈條的包口必須背對滑輪。
上下吊鉤的檢查
檢查上下鉤是否有變形,損壞,破裂,磨損和腐蝕。
FKS型手拉葫蘆技術參數:
FKS1T | FKS2T | FKS3T | FKS3T | FKS5T | ||
型號 | 1 | 2 | 3 | 3 | 5 | |
額定載荷 | 2.5 | 2.5 | 3 | 3 | 3 | |
起重高度 | 1.5 | 3 | 4.5 | 4.5 | 7.5 | |
實驗載荷 | 270 | 334 | 261 | 410 | 321 | |
鏈條行數 | 6*18 | 8*24 | 8*24 | 10*30 | 10*30 | |
鏈條直徑 | 1 | 1 | 2 | 1 | 2 | |
滿載時大手拉力 | A | 139.5 | 158 | 158 | 171.5 | 171.5 |

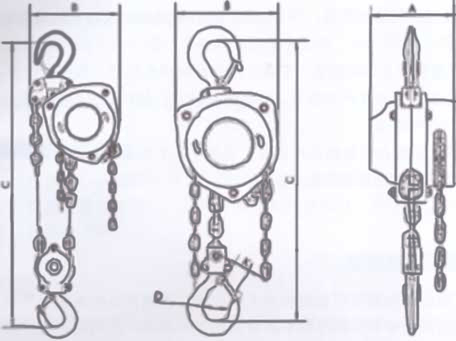

主要尺寸 | B | 155 | 192 | 233 | 226 | 273 |
C | 385 | 485 | 585 | 575 | 665 | |
D | 44 | 50.5 | 58.5 | 58.5 | 68.5 | |
K | 29 | 34 | 40 | 40 | 47 |
FKS型手拉葫蘆操作說明
提升
沿順時針方向拉動手拉鏈條將升起重物。
重物必須放在鉤子的中部,不能放在鉤子的尖部,這個同樣適用于上鉤。
降下
沿逆時針方向拉動手拉鏈條將降下重物。
過載保護(可選裝)
過載保護在出廠前已經預制,當超過預制的過載限制,即載荷的1.2 倍時,保護裝置即被激活,這時手拉鏈條將被鎖住,提升就這樣被阻 止了,只可以下降。
維護
為了保證手拉葫蘆安全使用,必須有專人做定期檢查。檢查可以是 每年一次,假如有不利的條件表明則需要更短的時間去檢查。檢查 起重設備的組件是否損壞,磨損,腐蝕或者一些非常規的損壞,所 有的安全裝置要徹底地和有效地檢查,剎車和額定載荷必須要做起 重測試,有必要的應該拆開葫蘆,檢查是否有磨損件,修理可以由 專*,并且有原裝宇雕產品零部件的車間來做。
