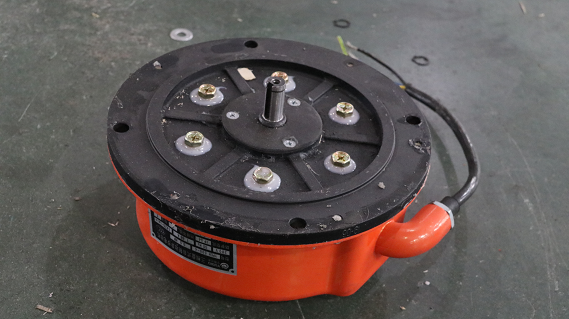

三相盤式制動異步電動機是全封閉、自冷式,定轉子為圓盤狀的軸向磁場新型電動機,其轉子上裝有圓盤形制動環,故軸向尺寸短,是Y系列同類產品軸向長度的0.5倍。
電機通電后,定子中產生旋轉磁場,在轉子異條中感應電流,兩者相互作用而產生電磁轉矩;同時,由定子產生的電磁吸力將轉子吸引,使轉子的制動環與靜止的機殼摩擦面脫離,轉子產生旋轉運動。斷電后,在制動彈簧的壓力下,轉子的制動環與機殼摩擦產生摩擦力矩,使轉子瞬時剎停。
特點:
該電機具有通電正常運行和斷電瞬時剎停的功能,技術性能先進,結構新穎,軸向尺寸短、制動矩大、制動迅速、定位準確、軸無竄動;并且使用方便,維護簡單。
用途:
YHPE系列環鏈電動葫蘆用盤式制動電機和YAPE系列起重專用盤式制動電機,有較大的起動轉矩倍數和制動力矩,制動安全可靠,適用于物料的提升,工作制為S4(斷續)。
