無線遙控器與主控箱無線連接，主控箱和分控箱通過485通信線連接進行通訊，主控箱通過一根四芯電源線為分控箱提供電源。
主控對分控發送預緊、上升、卸載、下降、停止等指令。主控箱由觸摸屏、主控板，電源指示燈、空氣開關，接觸器、斷相保護器等組成，結構框圖如4所示，主控箱功能如下：

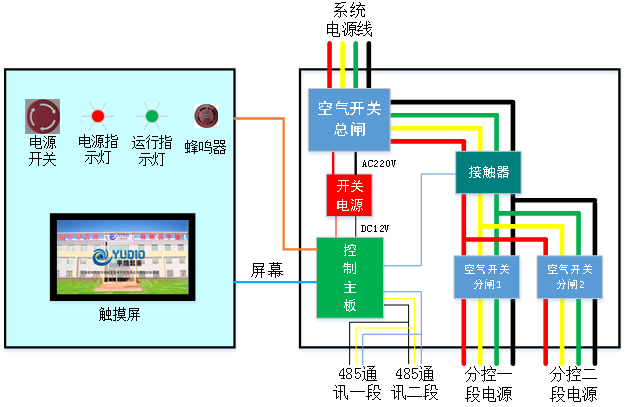

圖4主控箱面板和內部組成框圖1、系統電源控制
380V動力電（三相四線）接入總空氣開關，然后開關電源把AC220V電變?yōu)镈C12V給主控板供電；主控板控制接觸器的閉合、斷開給分控一段和分控二段供電，請注意分控一段和分控二段不能同時供電。
2、發送控制命令
通過點擊觸摸屏，控制主控板通過485通訊線給分控箱發送命令，使分控箱執行相應動作；
3、顯示分控狀態
主控箱觸摸屏可以實時顯示各分機當前工作狀態，顯示各分機傳感器數據；
4、報警處理
當分控箱報警時，主控箱可以顯示報警類型，報警機位，停止所有機位，同時蜂鳴器發出報警信息。
