1、觸摸屏控制界面
YDDQ-NBM-TS1型智能爬架控制系統觸控和顯示是由觸摸屏實現的，主要包括開機界面、分控地址設置界面、通訊檢測界面、自動運行界面、手動運行界面和幫助界面。
2、開機界面
系統開機界面包括公司名稱，系統名稱，點擊開機界面可以進入系統控制界面；開機界面如圖所示：

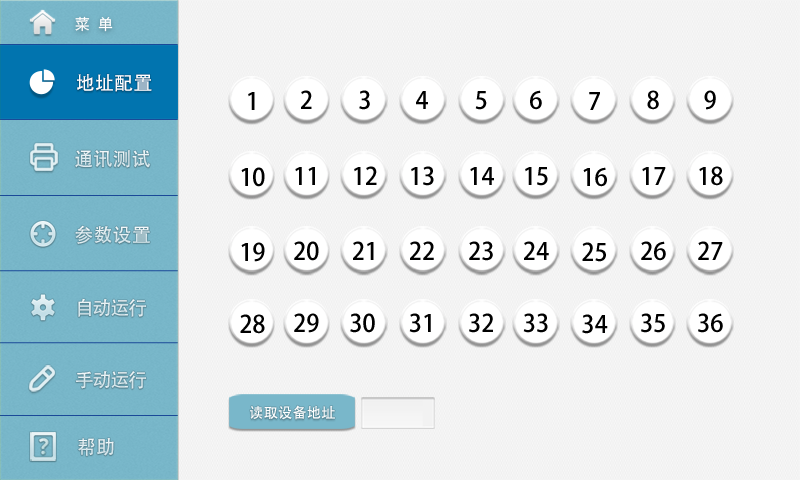

3、地址設置界面
地址設置界面用于設置分控箱地址，可以點擊1~36號任意按鈕，實現對分控箱地址的設置；亦可通過點擊讀取設備地址按鈕讀取設備地址；界面如圖所示：
4、通訊測試界面
進入該界面，點擊開始檢測按鈕，實現對分機通信功能是否在正常的檢測，如分機通訊正常則該分機號變綠，否則變紅；如圖所示：

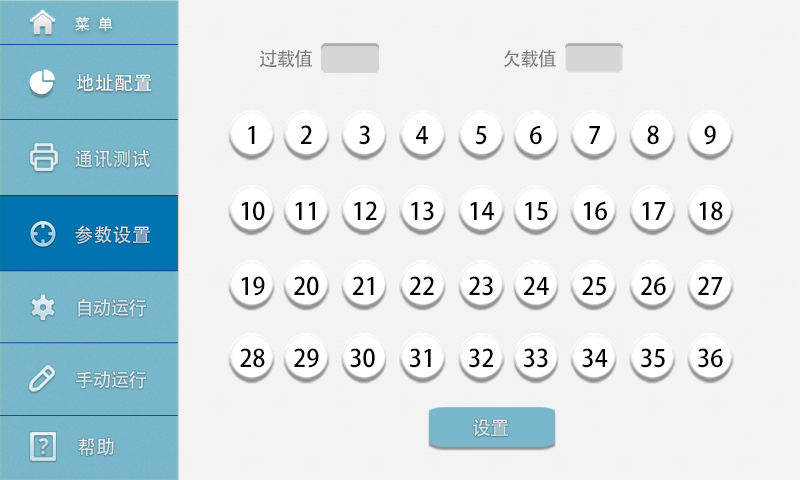

5、參數設置界面
首先在過載值和欠載值處輸入需要設定的值，建議過載值設置為6.5T，欠載值設置為0.7T，參數填寫完成后，點擊設置按鈕，實現對分機過載值和欠載值的設置，如果該分機設置成功則分機號變?yōu)榫G色，否則變?yōu)榧t色，界面如圖所示：

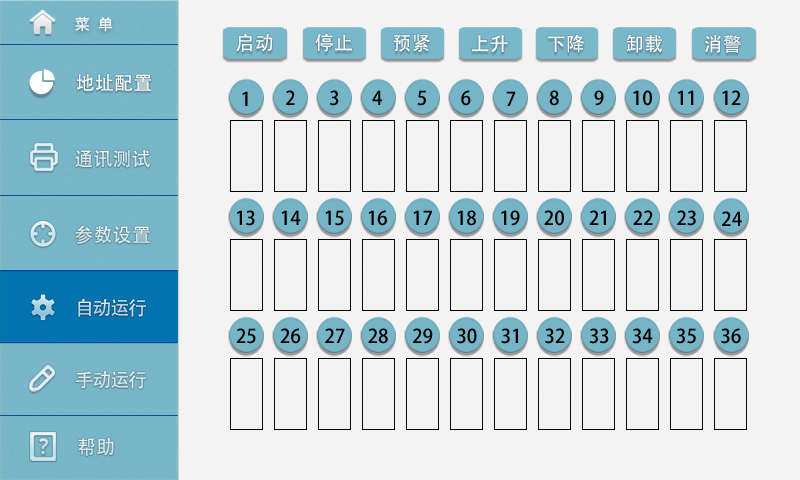

6、自動運行界面
點擊啟動按鈕，主控給分控通電，此時按動“預緊”、“上升”、“下降”、“卸載”按鈕，分控開始執行相應動作；界面如圖所示：

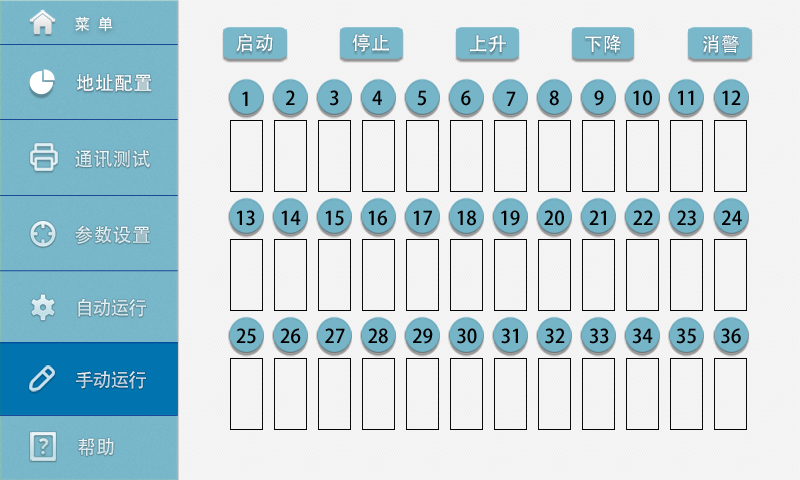

7、手動運行界面
點擊啟動按鈕，主控給分控通電，此時按動“上升”、“下降”、按鈕，分控準備執行動作，然后再點擊分機編號，此時分機開始動作；界面如圖所示：
