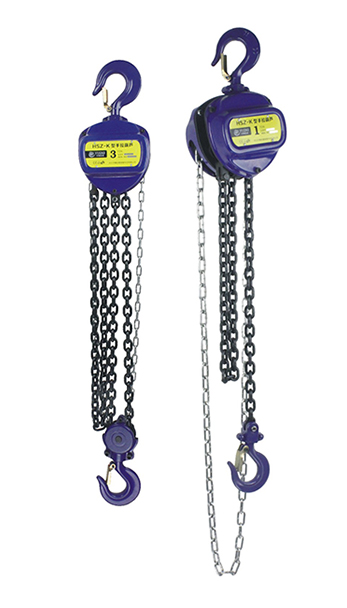

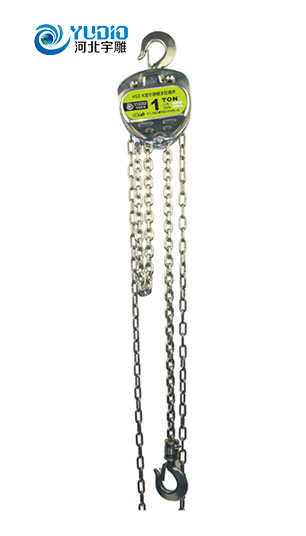

產品介紹:
在一開始使用前所有用戶必須認真閱讀這份操作說明。這份操作說明能夠使用戶熟悉此產品,并且使此產品在被使用時發揮它的很大的作用。
本手冊包含了如何安全、正確、經濟的使用此機器。按照此使用說明能幫助用戶避免產品損壞,降低維修成本,使產品更加耐用及延長設備的使用壽命。
此操作說明和事故防范規則除了適用于本手拉葫蘆、同樣是安全和專*工作必須遵循的法則。
正確的操作:
1、有關本產品負荷能力的指示是本產品工作時的載荷,不能超過極限工作載荷;
2、當人員處在危險區域時,不得使用此設備;
3、當設備提起貨物時.不允許人員從下面通過;
4、在貨物被提起后,不能長時間放置在空中;
5、貨物只能在完好地放在起重設備上之后才可以開始移動.所有人 要遠離危險區域。
6、操作者必須確保重物按要求被吊在此起重設備上.確保自己或者他人不被葫蘆.鏈條或重物傷害。
7、使用此手拉葫蘆的周圍環境溫度范圍應該在-10°C到正50°C之內。
如果需要在極端的工作壞境內使用此機器應該向供應商咨詢。
注意:在周圍環境低于0°C時剎車應該進行冰凍檢測。
本手拉葫蘆所指定應用范圍的 或地區.必須嚴格按照本事故防范守則/安全規則操作.
為了能正確的使用本產品.不但使用時要按照本手冊的操作規則. 檢測和維修也必須依照有關規定。一旦發現缺陷,應立刻停止使用。

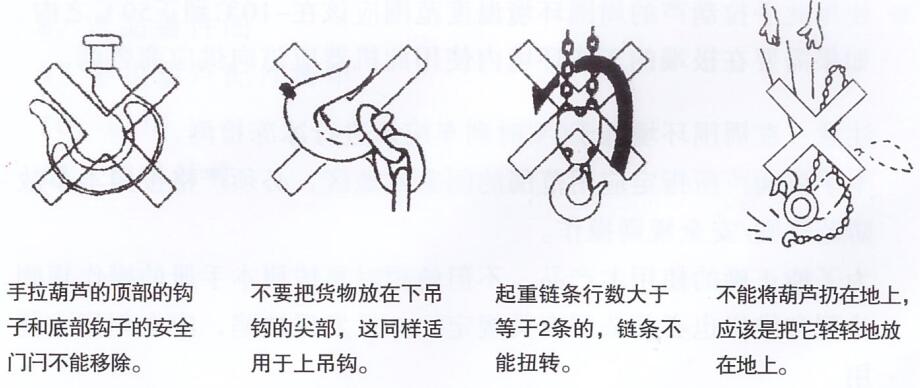

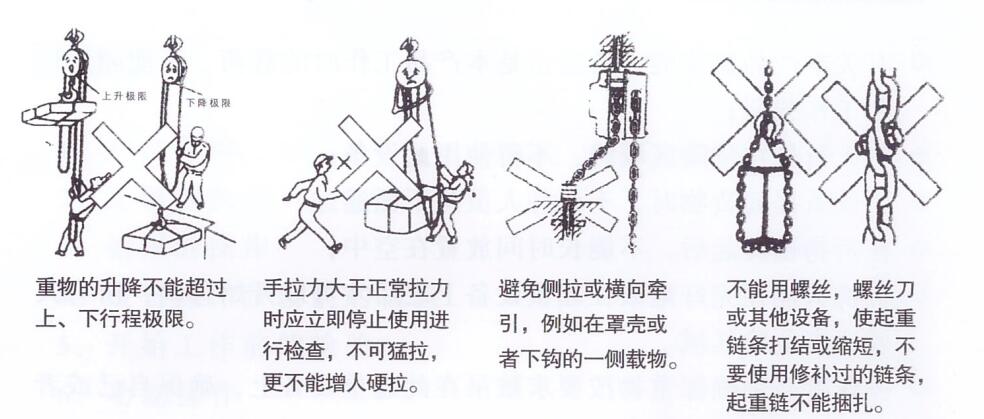

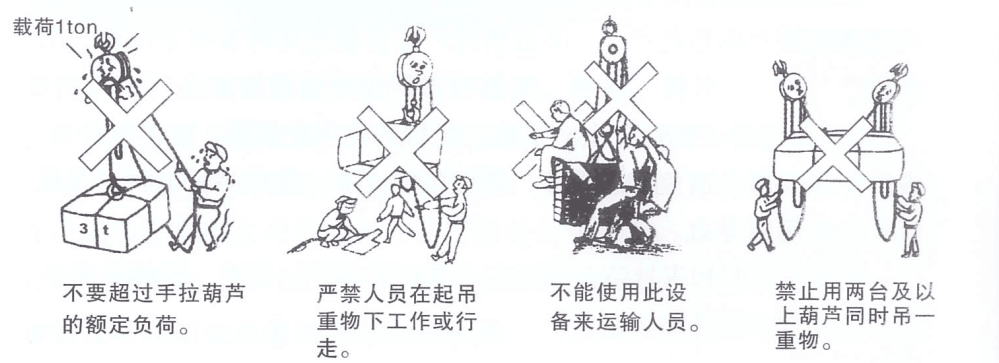

不正確的操作
一開始操作前的檢測
每個機器在一開始使用前必須由專人來檢測。檢測設備的功能及外觀. 確保設備在運輸和存儲過程中沒有受到任何損壞.此項檢測應該由廠 家或供貨商的代理或者用戶自己的受過專*訓練的人員進行。
檢 測
在使用之前檢驗設備的每一個部位是否有缺陷.此外檢測剎車.并且確定鏈條和葫蘆連接妥當,在此基礎上.可以做一個小循環的起降測試。
起重鏈條檢查
檢查鏈條是否有足夠的潤滑油,并且看是否有外在的缺陷.變形.破 裂.磨損,腐蝕。起重鏈條行數大于等于2條的,在使用之前必須要檢查鏈條是否扭轉,鏈條的包口必須背對滑輪。
上下吊鉤的檢查
檢查上下鉤是否有變形.損壞,破裂.磨損和腐蝕。
操作說明
提升
沿順時針方向拉動手拉鏈條將升起重物。
重物必須放在鉤子的中部.不能放在鉤子的尖部.這個冋樣適用于上鉤。
降下
沿逆時針方向拉動手拉鏈條將降下重物。
過載保護(可選裝)
過載保護在出廠前已經預制,當超過預制的過載限制,即載荷的1.2 倍時,保護裝置即被激活.這時手拉鏈條將被鎖住,提升就這樣被阻止了,只可以下降。

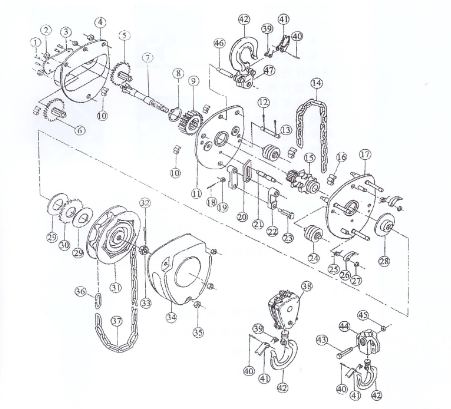

產品分解圖及零件目錄
1 鉚釘 | 13 插銷孔 | 25 棘爪彈簧 | 37 手鏈條 |
2 螺母 | 14 起重鏈條 | 26 棘爪 | 38 下吊鉤鑄鋼鉤盒 |
3 標牌 | 15 起重鏈輪 | 27 棘爪擋圈 | 39 雙彈簧 |
4 外墻板 | 16 滾柱 | 28 制動器座 | 40 無頭鉚釘 |
5 片齒輪A | 17 右墻板 | 29 摩擦片 | 41 卡索板 |
6 片齒輪B | 18 開口銷 | 30 棘輪 | 42 吊鉤 |
7 五尺長軸 | 19 螺母 | 31 手動鏈輪 | 43 吊鉤鉚釘 |
8 彈性擋圈 | 20 擋板 | 32 開口銷 | 44 下吊鉤鑄鋼鉤盒 |
9 花鍵孔齒輪 | 21 擋板軸 | 33 六角開槽薄螺母 | 45 螺母 |
10 滾柱 | 22 吊鏈板 | 34 周鏈輪罩殼 | 46 上鉤軸 |
11 左墻板 | 23 吊銷 | 35 螺母 | 47 上吊鉤組件 |
12 插銷 | 24 導輪 | 36 連接環 | 48 手鏈輪罩殼 |
應用范圍
①礦區
②在油氣平臺
③造船場所
④運輸.森林地帶橋梁建筑等
⑤適合在任何地方進行提升和下降,
以及大型機器和設備提升和加固時
受限制的時候 更便于使用此機器。
技術特征
•80級起重鏈條
•鍛造,熱處理的起重上下鉤。
•雙棘爪制動系統
•無石棉剎車
•動載實驗是額載荷的1.25倍
•小破斷載荷是額定載荷的4倍
•2000次的全程測試
