YDDQ-NBM-TS1型智能爬架控制系統將爬架升降過程看作一個動態變化的系統,運用單片機技術、智能傳感技術,485總線通訊技術,并結合復雜的控制算法,實現爬架平穩快速升降。
YDDQ-NBM-TS1型智能爬架控制系統以主控箱和多臺以單片微型計算機為核心的智能分控以及重力傳感器組成測量反饋系統。通過一條485通訊總線將主控和分控聯系在一起,對系統中各分控的載荷進行實時檢測、故障報警、實時排障和實時控制。
YDDQ-NBM-TS1型智能爬架控制系統具有功能性強、穩定性高、安全性好、簡單易學、維護方便等特點。
YDDQ-NBM-TS1型智能爬架控制系統包括無線遙控器、主控箱、分控箱、重力傳感器、電葫蘆、電源線和數據線組成。
重力傳感器

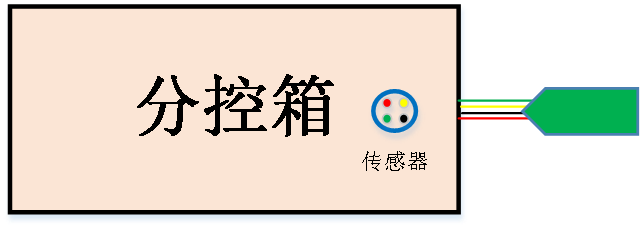

重力傳感器通過力作用在傳感器兩邊的電阻應變片使它的阻值發生變化,再經過相應的電路轉換為電信號,控制器實時采集重力傳感器數值對系統實現閉環控制。重力傳感器通過四芯航空接頭和分控箱連接。連接如圖所示:
二:電源線和數據線
1、電源線
電源線包括主控箱輸入、主控箱與分控箱連接的電源線、分控線輸出與負載連接的電源線,該電源線均為4芯三相四線制電源線,根據負載個數不同,電源線粗細有所不同。
2、數據線
數據線則包括主控和分控連接的三芯屏蔽的485通訊線、分控箱和重力傳感器連接的傳感器數據線。安裝完成后要把數據線規整好,不要散落在地面上,防止被施工人員踩斷。
