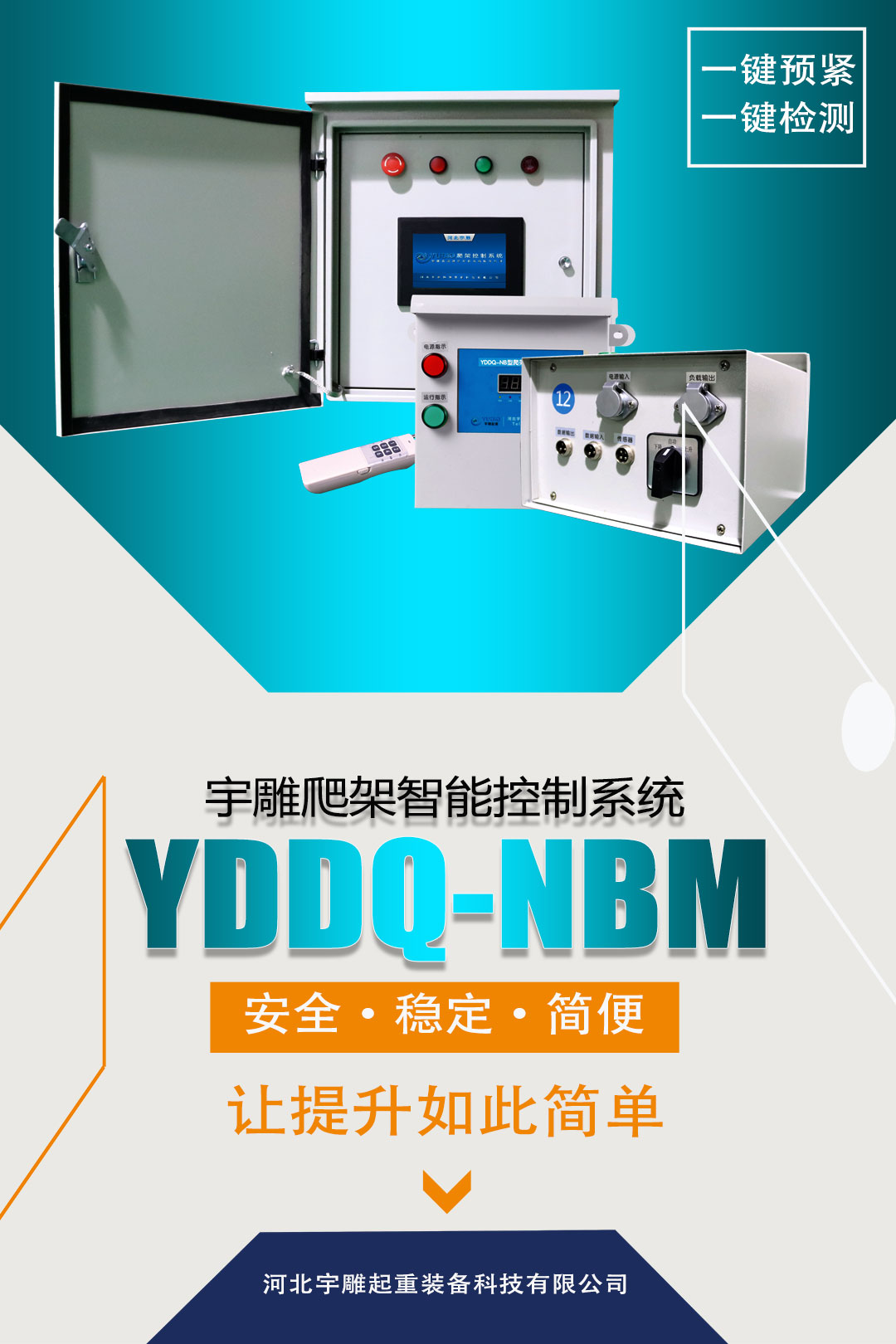

主控箱由觸摸屏、主控板,電源指示燈、空氣開關,接觸器、斷相保護器等組成。
1系統電源控制
380V動力電(三相四線)接入總空氣開關,然后開關電源把AC220V電變?yōu)镈C12V給主控板供電;主控板控制接觸器的閉合、斷開給分控一段和分控二段供電,請注意分控一段和分控二段不能同時供電。
2發送控制命令
通過點擊觸摸屏,控制主控板通過485通訊線給分控箱發送命令,使分控箱執行相應動作;
3顯示分控狀態
主控箱觸摸屏可以實時顯示各分機當前工作狀態,顯示各分機傳感器數據;
4語音報警
當分控箱報警時,主控箱可以顯示報警類型,報警機位,停止所有機位,同時語音播報報警類型和報警機位。
