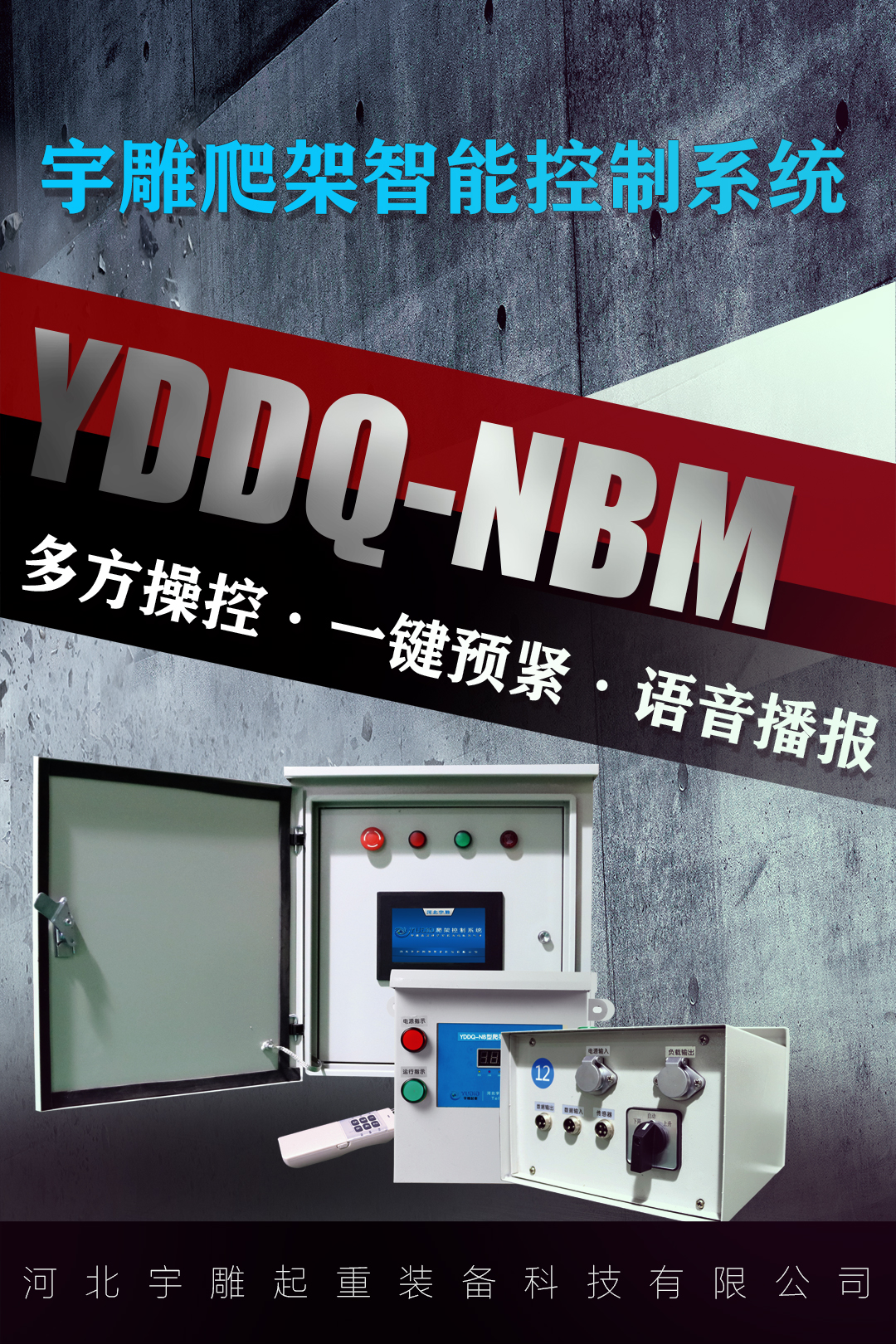

主控箱給分控箱提供380V動力電,主控箱通過一條485通訊總線和分控聯系在一起,分控箱接收主控箱命令執行相應動作,實現爬架的升降。分控箱由分控板,接觸器(正反轉兩個接觸器,兩個接觸器具有互鎖功能),變壓器、數碼管顯示等組成
1系統電源控制
380V動力電(三相四線)接入正轉和反轉接觸器,分控板控制兩個接觸器的閉合、斷開(接觸器有互鎖功能,不會同時閉合導致短路)從而控制電葫蘆正轉(爬架上升)和反轉(爬架下降);變壓器將AC220交流電變?yōu)锳C12V交流電給分控板供電;
2收發控制命令
分控板通過485總線接收主控命令,根據主控命令控制電葫蘆正反轉;同時將分控重力傳感器數據和工作狀態實時反饋給主控;
3顯示重力數據
分控箱數碼管顯示器可以實時顯示傳感器數據;
4高程檢測
與分控箱連接的高程傳感器實時檢測架體高程,確保架體水平快速提升;
5手動單點升降
手動開關打到上升則電葫蘆正轉(爬架提升),手動開關打到下降則電葫蘆反轉(爬架下降),從而實現單點升降;手動開關打到自動,則分控接收主控命令;
